29. November 2009

SX-16 Nighsun

http://ils.spectrolab.com/

Die SX-16 Nightsun der Firma Spectrolab wurde für die mobile Bereitstellung entwickelt. Mit ihrer hohen Intensitäts-Lichtquelle ist sie für eine Vielzahl von Anwendungen in der Luft-, und Schifffahrt geeignet. Natürlich ist sie auch für den stationären Betrieb bestens verwendbar.



Besonders zu beachten:   1. Durch die hohe Lichtleistung darf ein Mensch innerhalb von 300 m nicht mit dem Scheinwerfer bestrahlt werden, da sonst das Augenlicht schwer beschädigt oder zerstört werden kann. 2.   Innerhalb von 300 m kann bei fokusiertem Scheinwerfer trockenes Laub entzündet werden. 3.     Bei vorgelegtem IR-Filter ist absolut kein Licht zu sehen. Es sind daher besondere Vorsichtsmaßnahmen zu ergreifen, bevor der Scheinwerfer eingeschaltet wird.

Die Hauptgruppen:   Searchlight (Scheinwerfer)   Gimbal Assy (Halterung)   Junction Box (Steuergerät)   HCU Hand Control Unit (Handbediengerät)     Der Scheinwerfer kann nach links eine Drehung von 110o, nach rechts 120o, nach unten 30o und nach oben 2 - 3o durchführen. Die Fokussierung erfolgt motorisch. Ein IR Filter kann über den Scheinwerfer gelegt werden.   Die Nightsun wird über eine Steuerbox (Junktion Box) an das 24 Volt Stromnetz angeschlossen. Die Stromaufnahme liegt bei 80 Ampere.

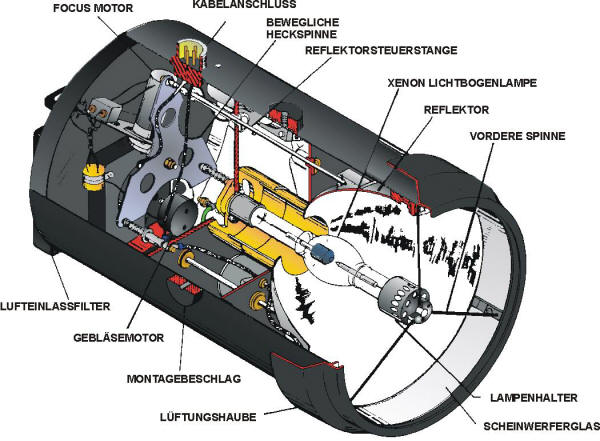

Searchlight (Scheinwerfer)

Der Scheinwerfer besitzt eine Xenon-Lichtbogenlampe 24V/1700W und kann nach links eine Drehung von 110^o, nach rechts 120^o, nach unten 30^o und nach oben 2 - 3^o durchführen. Die Fokussierung erfolgt motorisch.

Der Reflektor lässt sich über eine dreiarmige Spinne nach vorne und zurück bewegen, dadurch kann der Lichtstrahl fokussiert werden.

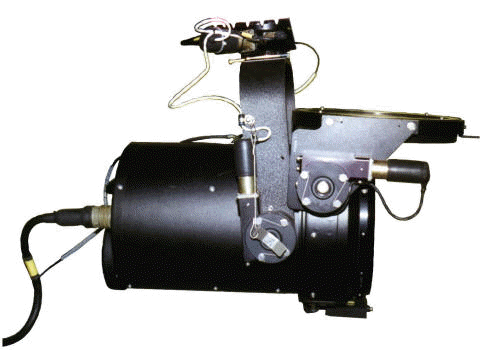

Gimbal Assy (Halterung)

Der Gimbal ist die Aufhängung des Scheinwerfers. Darauf befestigt sind die beiden Elektromotore, die für die Beweglichkeit des Scheinwerfers zuständig sind.



Junction Box (Steuergerät) Im linken Bild ist die Zuleitung der Spannungsversorgung zu sehen. Rechts die beiden Stecker der Nightsun und Bediengerät. Innerhalb des Gehäuses befindet sich die Zündelektronik, welche die Lichtbogenlampe mit 30.000 Volt und 4 MHz zündet.   HCU Hand Control Unit (Handbediengerät) Mit dem Handbediengerät können alle Funktionen des Scheinwerfers ausgeführt werden. Gezündet, ein- und ausgeschaltet wird mit dem Hauptschalter. Mit dem Fokusschalter wird der Lichtkegel gesteuert. Der Scheinwerfer wird mit dem Vierwegeschalter nach links um 110o, nach rechts 120o, nach unten 30o und nach oben 2 - 3o bewegt. Für den IR-Filter ist ein eigener Schalter mit Kontrolllicht vorhanden.

Foto: Bundesheer/Gorup

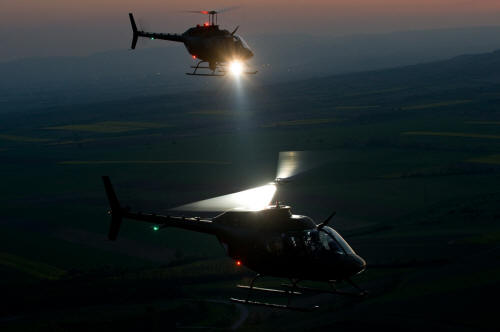

Foto: Bundesheer/Gorup
